Medición ultrasónica clamp-on para tuberías pequeñas
El QT811 es un medidor de flujo ultrasónico de diseño clamp-on externo, compacto y de instalación fija, pensado para tuberías de DN15 a DN40 mm. Mide el caudal sin contacto con el fluido, eliminando la pérdida de presión y la contaminación del medio. Su instalación toma solo unos minutos sin cortar la tubería ni detener el equipo, y es compatible con tuberías metálicas (acero inoxidable, carbono, cobre) y plásticas (PVC, PP, PVDF). Opcionalmente se convierte en medidor de energía BTU / frío-calor añadiendo sensores PT1000.
±2%
Precisión
DN15-40
Diám. tubería
IP65
Protección
-
Sin corte ni parada del proceso — los sensores se sujetan al exterior en minutos, ahorrando tiempo y costo de mano de obra
-
Cero pérdida de presión ni contaminación — medición sin contacto con el fluido, apto para agua, aceite y productos químicos
-
Un solo equipo para todo el rango — DN15 a DN40 mm, compatible con metal (inox, carbono, cobre) y plástico (PVC, PP, PVDF)
-
Pantalla LCD 256×128 con visualización local de caudal, totalizador y estado del sistema en tiempo real
-
Salida 4–20 mA y Modbus RS485 — integración directa con PLC, sala de control y sistemas SCADA
-
Memoria EEPROM con almacenamiento de datos por más de 10 años y más de 1 millón de ciclos de escritura
-
Medidor de energía BTU opcional — añade sensores PT1000 clamp-on para medir frío / calor en sistemas HVAC

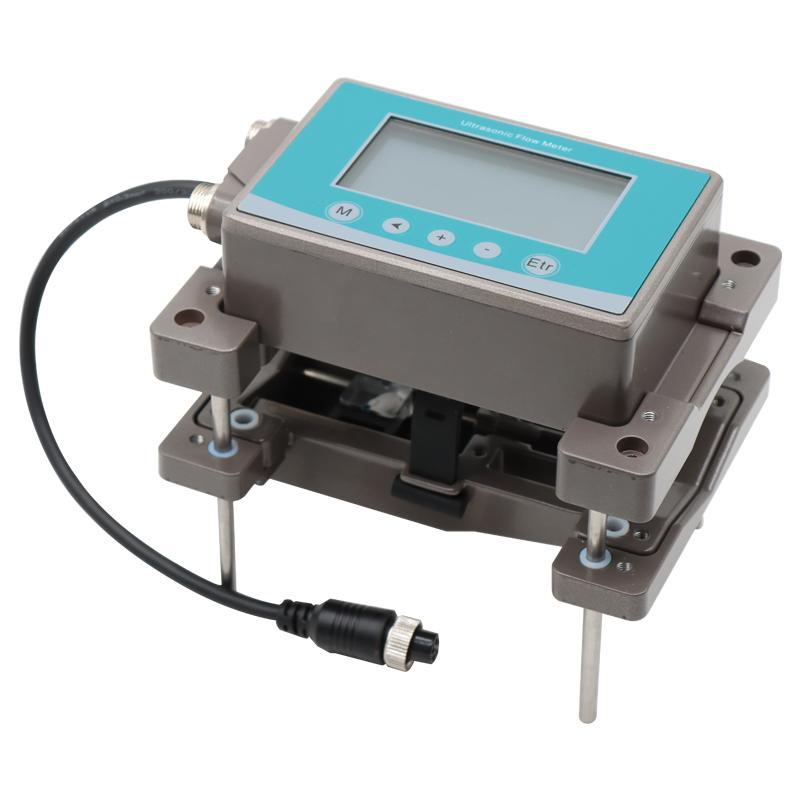

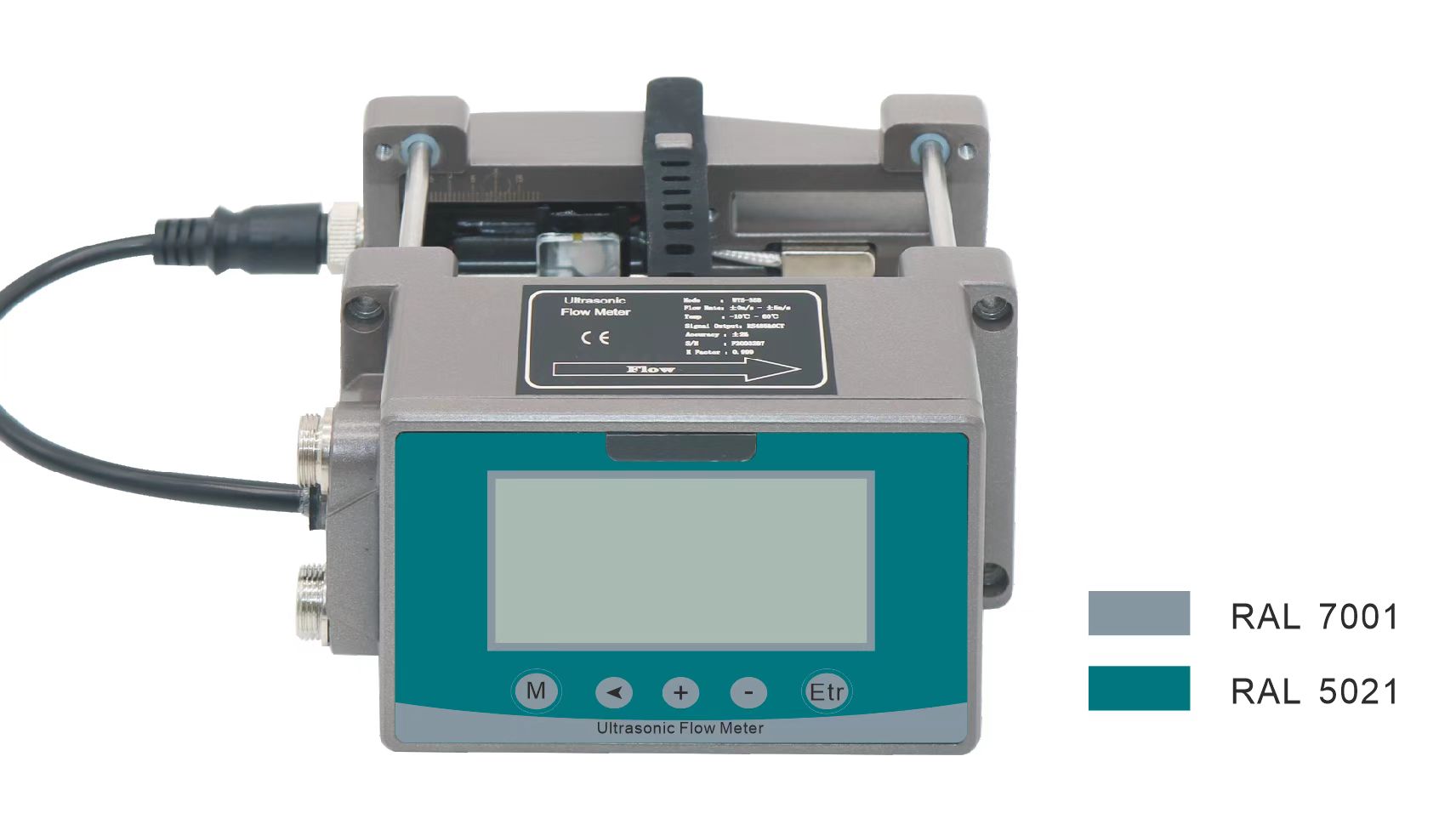

QT811 — Ultrasónico Fijo Clamp-On
Medidor de Caudal
Ultrasónico · DN15–DN40
Acero inox · Carbono · Cobre · PVC · PP · PVDF · Agua · Aceite · Químicos · 10–24V DC
±2%
Precisión
75°C
Temp. máx.
IP65
Protección
<3W
Consumo
Parámetros técnicos
| Material de tubería | Metal, PVC, PP, PVDF |
| Tipo de líquido | Líquido único sin partículas |
| Rango de temperatura | 0°C – 75°C |
| Velocidad mín. de corte | 0.1 m/s |
| Precisión | ±2% (±1% con calibración) |
| Pantalla | LCD 256×128 |
| Tiempo de respuesta | 0.5 – 60 s |
| Período almacenamiento | 300 ms |
| Memoria backup | EEPROM >10 años / >1M ciclos |
| Conexión E/S | Conector aviación M12 |
| Salida analógica | 4–20 mA |
| Comunicación | Modbus RS485 |
| Salida opcional | Pulso OCT / Alarma relé |
| Alimentación | 10–24 V DC |
| Consumo eléctrico | < 3 W |
| Protección del equipo | IP65 |
| Temperatura ambiente | -10°C – 60°C |
| Humedad relativa | 35 – 85% HR sin condensación |
| Material carcasa | Aluminio / Plástico industrial |
| Cable señal (estándar) | 2 m (PT1000: 9 m) |
Caudales por diámetro
60 L/min
Caudal máximo
Ø 12 mm
Diámetro interior mín.
DN15 – DN40
Rango total del equipo
0.1 m/s
Velocidad mínima de corte (por defecto fábrica)
Función Energía / BTU (opcional)
Sensores PT1000 clamp-on integrados (cable 9 m)
Medidor de frío / calor / BTU sin modificar la tubería
Monitoreo de energía en sistemas HVAC y procesos
Características principales
- Diseño externo clamp-on — sin contacto con el fluido medido
- Instalación en minutos sin cortar tubería ni detener el proceso
- Compatible con múltiples materiales: acero inox, carbono, cobre, PVC, PP, PVDF
- Fluidos: agua, aceite, productos químicos (líquido único sin partículas)
- Visualización local, monitoreo remoto y análisis de datos integrados
- Protección contra inversión de polaridad, sobretensión y cortocircuito en salida
Partes incluidas
Medidor ultrasónico QT811
Cable de señal
Cable de alimentación
Sensor PT1000 (opcional)
Tornillos de fijación
Gel acoplante
