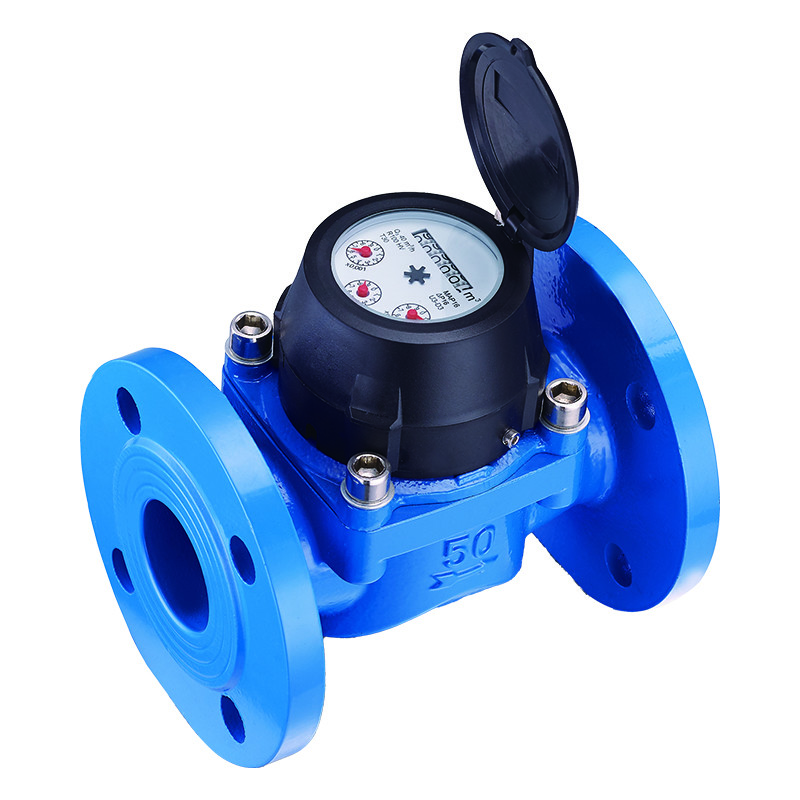

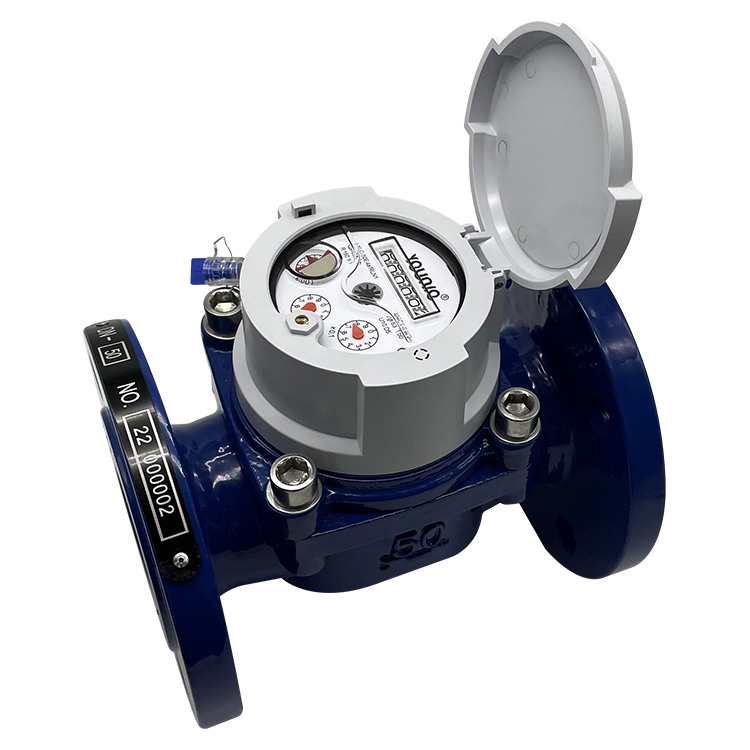

YOUNIO — Modelo LXLC
Macromedidor Woltmann
DN50 – DN65 · R100 · Homologado INACAL
Turbina horizontal · Cuerpo de hierro fundido · Esfera seca sellada al vacío · Registro IP68 · Familia disponible de 50 a 200 mm
INACAL
MID
NMP 005-2018
OIML R49:2013
ISO 4064:2014
Clase 2
10 bar
PMA (MAP10)
T30/T50
Clase temp.
78.75 m³/h
Q4 máx.
Parámetros técnicos
| Tipo de medidor | Woltmann, turbina horizontal |
| Material del cuerpo | Hierro fundido |
| Relación Q3/Q1 | R100 |
| Clase de exactitud | 2 |
| MPE zona inferior del caudal | ±5% |
| MPE zona superior del caudal | ±2% (≤30°C) · ±3% (>30°C) |
| Clase de temperatura | T30 y T50 |
| Presión máx. admisible (PMA) | 10 bar (MAP10) |
| Clase de pérdida de presión | Δp 63 |
| Alcance de indicación | 999 999 m³ |
| Resolución del indicador | 0.5 L |
| Sensibilidad perfil de flujo | U10 / D5 |
| Posición de operación | Horizontal, indicador hacia arriba |
| Tipo de conexión | Brida (ISO PN16) |
| Esfera | Seca, sellada al vacío |
| Registro | Herméticamente sellado — IP68 · giro 360° |
| Homologación | INACAL — NMP 005-2018 |
| Aprobación en Europa | MID — OIML R49:2013 · ISO 4064:2014 |
Caudales por diámetro
78.75 m³/h
Q4 Sobrecarga
63 m³/h
Q3 Permanente
1008 l/h
Q2 Transitorio
630 l/h
Q1 Mínimo
LXLC-50E4a · R100
Modelo · Relación Q3/Q1
Brida ISO PN16 · 200 mm
Conexión · Longitud del medidor
La familia LXLC está disponible de DN50 a DN200 (Q3 de 63 a 630 m³/h); se muestran los diámetros con ficha técnica propia.
Características generales
- Registro herméticamente sellado (IP68) — esfera seca sellada al vacío con campana transparente y giro de 360°
- Sistema de balanceo hidrodinámico y gran resistencia a sobrecargas de caudal
- Conjunto unidad de medición reemplazable en campo — mantenimiento sin retirar el cuerpo de la línea
- Máxima protección a la corrosión e inafecto a campos magnéticos externos
- Equipo de transmisión de datos remoto puede añadirse bajo requerimiento
- Elemento protector descartable que asegura el registro a la carcasa — no puede restituirse al ser retirado
- Diseñado para la medición de grandes caudales de agua — cuerpo con flecha indicadora del sentido del flujo
Cumple con los estándares
Homologado por INACAL — Norma Metrológica Peruana NMP 005-2018
Aprobado en Europa según MID — OIML R49:2013 · ISO 4064:2014
Marcado CE · Certificación ISO 4064
Dimensiones por modelo
| Dimensión | LXLC-50E4a | LXLC-65E4a |
| Diámetro nominal | DN50 | DN65 |
| Largo | 200 mm | 200 mm |
| Altura (H) | 200 mm | 208 mm |
| Ancho (W) | 165 mm | 185 mm |
| Brida (D) | 160 mm | 180 mm |
| Círculo de pernos (D1) | 125 mm | 145 mm |
| Pernos de conexión | 4 × M16 | 4 × M16 |
| Peso | 8.00 kg | 9.50 kg |
Longitudes de la familia LXLC según el catálogo: DN50/DN65 200 mm · DN80 225 mm · DN100/DN125 250 mm · DN150/DN200 300 mm.
